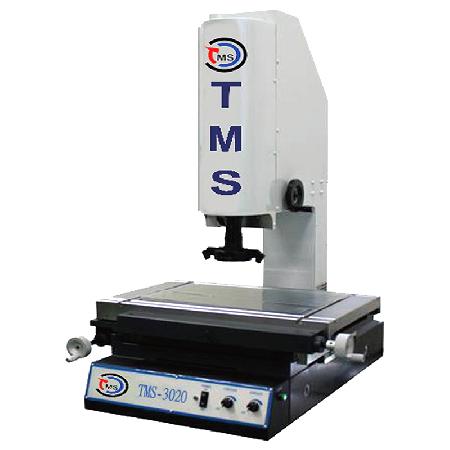

2.5D影像量測儀
2.5D影像量測儀：非接觸式影像量測系統：含投影儀，二次元的功能，影像測量儀以二維測量為主，包括點線圓弧和矩形等幾何元素以及零件的長度、角度、輪廓外形和表面形狀等。同時也能做2.5D測量，如臺階的高度、孔或槽的深度等，具有多種資料處理、顯示、輸入輸出功能，特別是工件擺正功能非常實用；備有RS-232介面與電腦連接，採用2.5D測量軟體軟體可對測繪圖形進行處理及輸出；彩色CCD攝像機、變焦物鏡作為測量瞄準系統；廣泛用於模具、五金機械加工、鐘錶、精密電子、手機配件、連接器、PCB板、塑膠、刀模、網板、製造等產業領域。
2.5D影像量測儀 產品特色：
使用RS-232接口與電腦連接並採用專用2.5D測量軟體。
具有多種數據處理、顯示、輸入、輸出功能，可對AUTOCAD的測量繪圖形進行處理及輸出。
具工件擺正功能，免除工件對正不易的困擾。
加上接觸式探測系統(Renishaw)，可同時做3D量測。
2.5D影像量測儀 規格說明
型號 TMS-1510D TMS-2010D TMS-2515D TMS-3020D TMS-4030D
工作臺尺寸(mm) 354 x 228 404 x 228 450 x 280 500 x 330 606 x 466
玻璃尺寸(mm) 210 x 160 260 x 160 306 x 196 350 x 280 450 x 350
測量行程(mm) 150 x 100 200 x 100 250 x 150 300 x 200 400 x 300
儀器重量（kg） 100 110 120 140 240
外型尺寸 (mm) 540x560x860 760x600x900 970x670x940
更多詳洽 0922071681劉先生
